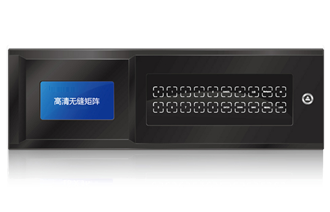

矩阵切换器
◆ 支持DVI/HDMI/RGB等信号混合输入
◆ 支持EDID自动管理
◆ 支持图像拼接显示
◆ 支持预案轮巡功能
◆ 自动断电续存功能
◆ 支持LCD液晶屏显示
◆ 支持面板、遥控器、串口、网口、等多种管理方式
◆ 采用插卡式机箱,全模块化设计,配置灵活,升方便
产品介绍
技术参数
尺寸说明
产品视频
认证证书

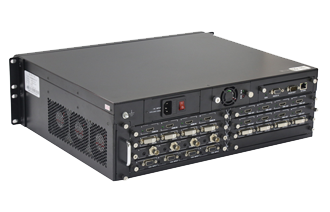

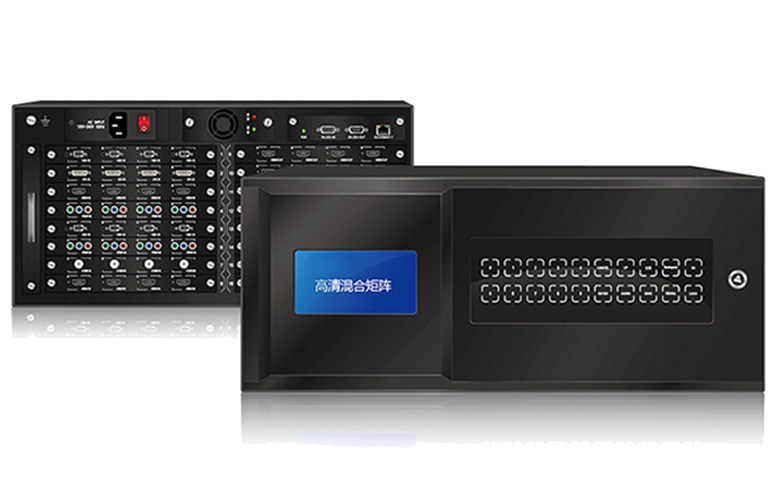

浩显技术高清混合矩阵切换器是一款高性能的高清视屏信号交换设备,该矩阵兼容数字,模拟信号输入,并支持多种信号格式,任何一路信号的输出可以自由选择任何一路信号源而不会干扰其他的输出,使图像处理系统衰减至低,图像和声音信号能高保真输出。该矩阵带有断电场保护、LED液晶显示屏、多种格式信号交换等功能,采用插卡式结构,支持HDMI 、DVI 、VIDEO 、VGA、 YPBPR 等信号输入,HDMI 信号输出。同时具备网络和RS232通讯接口,可以方便与个人电脑,控制设备配合使用。该设备为需要进行数字音视屏切换的专业工程提供了一个新的解决方案。



主机参数

机箱规格1U1.5U3U5.5U9U
控制板14111
输入插槽124816
输出插槽124816
尺寸(mm)*(W)*(H)482.6*230*43.6482.6*387.5*72482.6*387.5*138482.6*387.5*138482.6*4.3*240



板卡参数
输入卡多种输入卡可任意组合:VGA、DVI、HDMI、SD/3G/HD/SD-SDI、CVBS、HDBaseT、Ypbpr/Ycbcr等
输出卡DVI、HDMI
支持大分辨率3840*2160@30Hz
支持音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD
传输距离不小于20米,在1920*1080@60时,视线缆质量而定

控制参数
处理器管理网口1个RJ-45接口,10/100M自适应,支持对通讯处理器的管理与配置
处理器 管理串口2个RS-232接口,可以支持对外联的矩阵、屏幕等第三方设备的控制
功能参数传输宽带单路10.2Gbps
输出分辨率大支持3840*2160(向下兼容),可自定义
软件参数控制软件MATRX 1.0,用于WindowsXP/Vista/WIN7

环境参数
工作温度-10~60℃
工作湿度5%-95%无冷凝
大功率(W)300W
电气特性输入100-200V交流电,可自动调节电源,频率为50-60Hz,可配置N+1冗余
